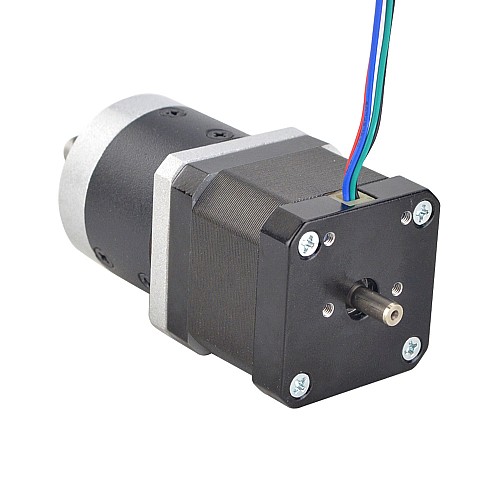

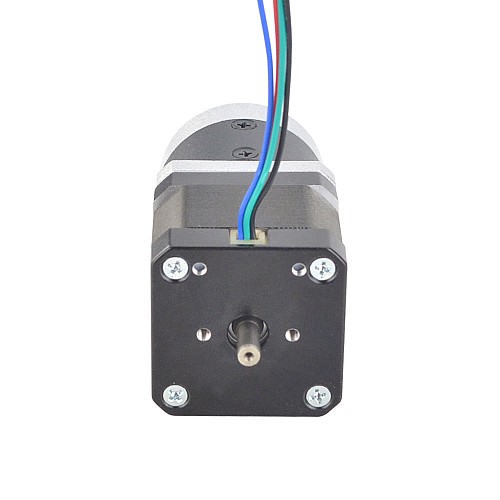

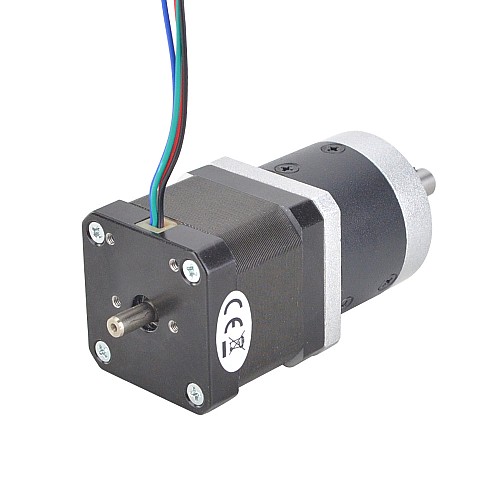

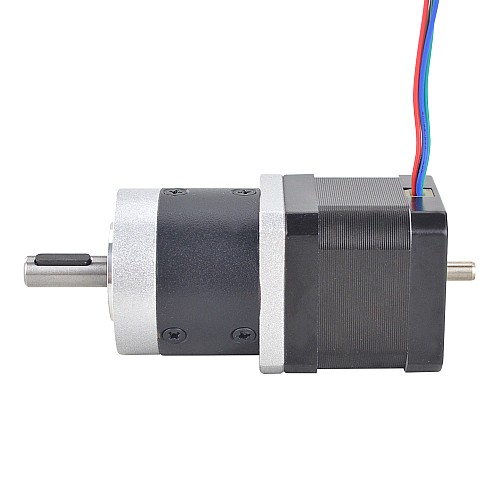

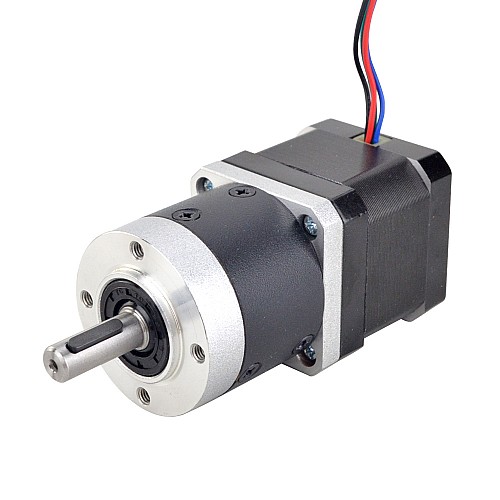

Nema 17 듀얼 샤프트 스테퍼 모터 L = 39mm 기어비 10:1 고정밀 유성 기어 박스 9.5mm 리어 샤프트 길이

전기 사양

• 부품 번호: 17HS15-1684D-HG10-AR3
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.18도
• 기어박스 없이 유지 토크: 39Ncm(55oz.in)
• 정격 전류/위상: 1.68A
• 위상 저항: 1.6ohms
• 인덕턴스: 3.2mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 기어박스 유형: 스퍼 유성 기어박스
• 기어 소재: 합금강
• 기어비: 10:1
• 효율성: 92%
• 무부하 백래시: <=30arcmin
• 최대 허용 토크: 3.5Nm(495.6oz.in)
• 모멘트 허용 토크: 6Nm(849.7oz.in)
• 최대 레이디얼 하중: 100N
• 주위 온도: -10 - 90℃
• 소음: <=50dB
• 수명: 20000시간

물리적 사양

• 프레임 크기: 42 x 42mm
• 모터 길이: 39mm
• 변속기 길이: 41mm
• 전면 샤프트 직경: Φ8mm
• 전면 샤프트 길이: 23.5mm
• 리어 샤프트 직경: Φ5mm
• 리어 샤프트 길이: 9.5mm
• 키 홈 길이: 14mm
• 리드 수: 4
• 리드 길이: 320mm

연결
