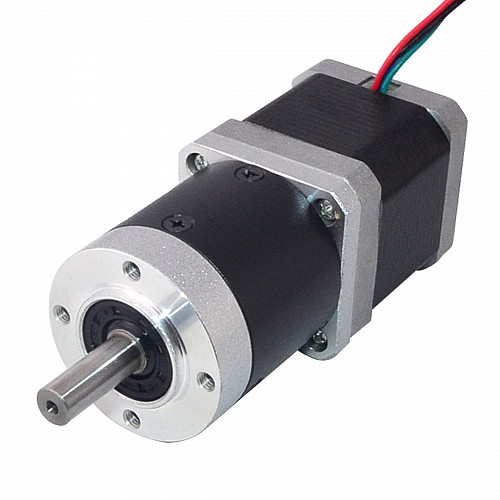

Nema 17 스테퍼 모터 L=48mm 기어비 20:1 고정밀 유성 기어박스

이 Nema 17 스테퍼 모터는 48mm 본체와 1.68A 정격 전류를 가지며 20:1 기어비의 48.3mm 유성 기어박스와 통합됩니다. 특별한 공간이 있지만 저속 및/또는 높은 토크가 필요한 응용 분야에 적합한 솔루션입니다.

전기 사양

• 부품 번호: 17HS19-1684S-HG20
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 기어박스가 없는 홀딩 토크: 44Ncm(62.32oz.in)
• 정격 전류/위상: 1.68A
• 위상 저항: 1.65ohms
• 인덕턴스: 2.8mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 기어박스 유형: 스퍼 유성 기어박스
• 기어 소재: 합금강
• 기어비:20:1
• 효율성: 85%
• 무부하 백래시:<=50arcmin
• 최대 허용 토크: 10N.m(1416.4oz.in)
• 모멘트 허용 토크: 15N.m(2124oz.in)
• Max.Radial 하중: 100N
• 주위 온도:-10-50℃
• 절연 등급:B
• 소음:<=50dB
• 수명: 6000h

물리적 사양

• 프레임 크기: 42 x 42mm
• 모터 길이: 48mm
• 변속기 길이: 48.3mm
• 샤프트 직경: Φ8mm
• 샤프트 길이: 23.5mm
• 열쇠 구멍 길이: 14mm
• 리드 수: 4
• 리드 길이: 320mm
• 무게: 350g
