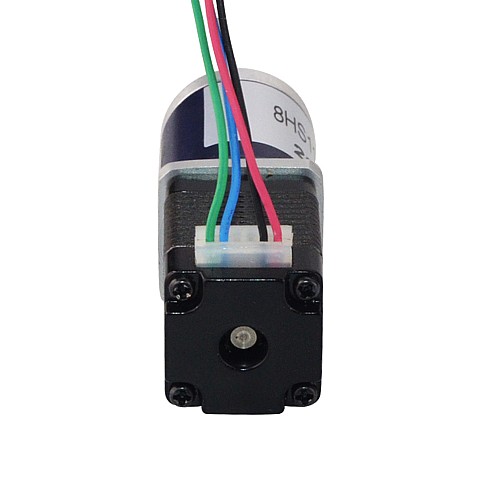

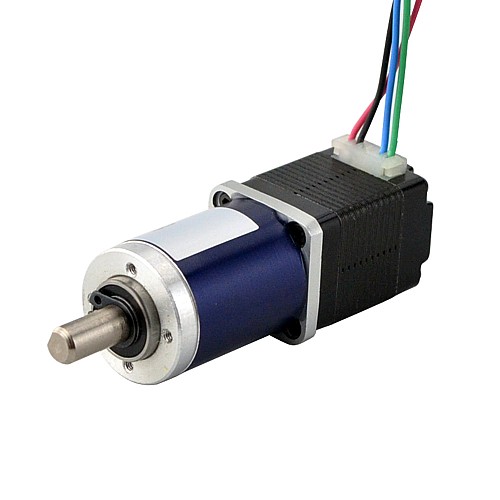

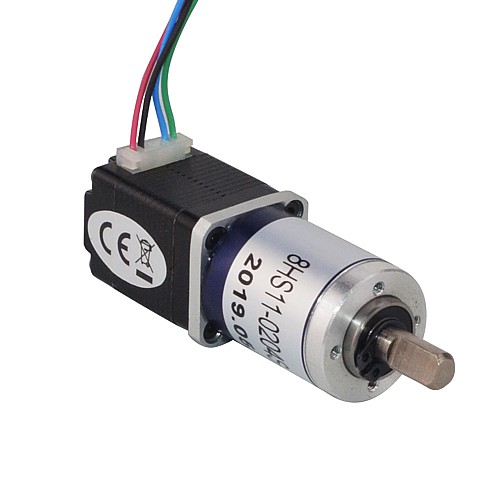

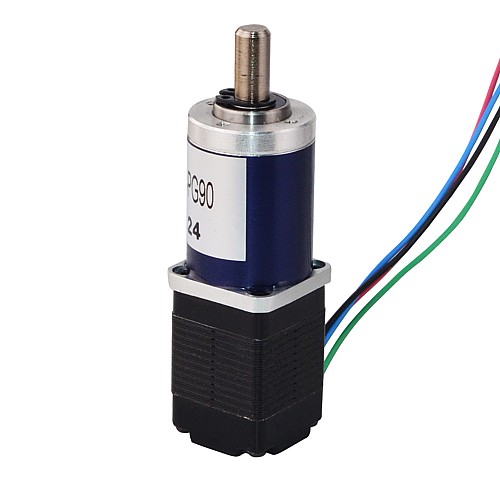

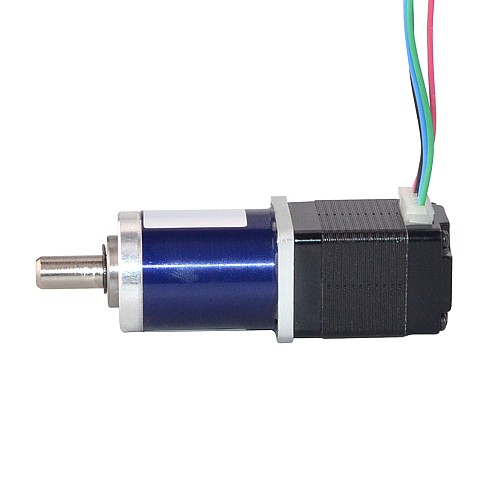

Nema 8 스테퍼 모터 바이폴라 L=28mm w/ 기어비 90:1 유성 기어박스

전기 사양

• 제조업체 부품 번호: 8HS11-0204S-PG90
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.02도
• 기어박스가 없는 홀딩 토크: 1.4Ncm(1.98oz.in)
• 정격 전류/상: 0.2A
• 위상 저항: 24ohms
• 인덕턴스: 8mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 유성
• 기어비: 90.25:1
• 효율성: 70%
• 무부하 백래시: <=3deg
• 최대 허용 토크: 0.5Nm(70.8oz.in)
• 모멘트 허용 토크: 1Nm(141.6oz.in)
• 샤프트 최대 축방향 하중: 5N
• 샤프트 최대 레이디얼 하중: 25N

물리적 사양

• 프레임 크기: 20 x 20mm
• 변속기 길이: 31.2mm
• 샤프트 직경: Φ6mm
• 샤프트 길이: 15mm
• D컷 길이: 9mm
• 리드 수: 4
• 리드 길이: 300mm
• 무게: 86g

연결
