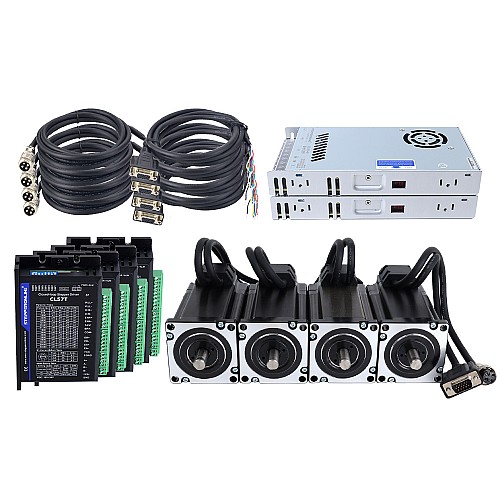

TS 시리즈 4축 4.0Nm(566.56oz.in) Nema 24 폐쇄 루프 스테퍼 키트(전원 공급 장치 및 2m 케이블 포함)

• 4 x CL57T-V41: Nema 17, 23, 24 스테퍼 모터용 4 x 폐쇄 루프 스테퍼 드라이버 V4.1 0-8.0A 24-48VDC

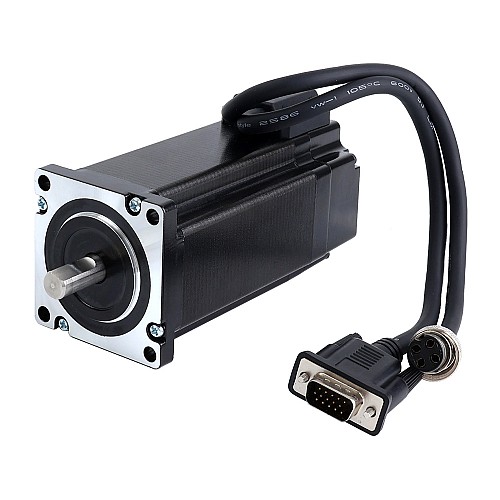

• 4 x 24HS40-5004D-E1000: Nema 24 폐쇄 루프 스테퍼 모터 4.0Nm/566.56oz.in 인코더 1000PPR
• 2 x LE-350-48: 350W 48V 7.3A 115/230V 스위칭 전원 공급 장치 스테퍼 모터 CNC 라우터 키트
• 1 x CABLE-PC-1: RS232 디버깅 케이블

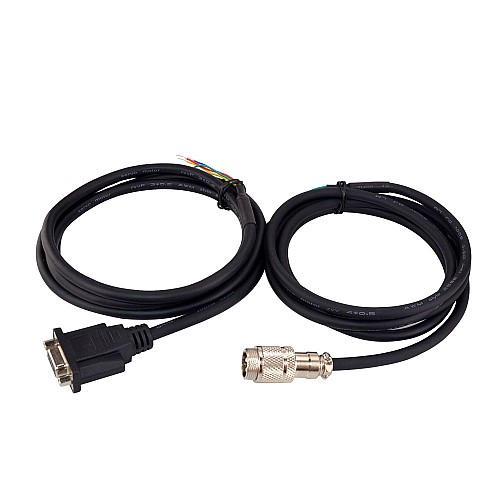

• 4 x  CE2M: 폐쇄 루프 스테퍼 모터용 1.7m(67") 긴 인코더 연장 케이블
• 4 x CM2M-20: AWG20 1.7m(67") GX16 항공 플러그가 있는 긴 모터 연장 케이블

모터 사양

• 제조업체 부품 번호: 24HS40-5004D-E1000
• 위상 수: 2
• 단계 각: 1.8deg
• 유지 토크: 4.0Nm(566.56oz.in)
• 정격 전류/위상: 5.0A
• 위상 저항: 0.60ohms
• 인덕턴스: 2.6mH ± 20%(1KHz)
• 프레임 크기: 60 x 60mm
• 몸 길이: 125mm
• 샤프트 직경: Φ10mm
• 샤프트 길이: 21mm
• D-CUT 샤프트 길이: 15mm
• 리드 길이: 300mm
• 절연 등급: B 130°C[266°F]

인코더 사양

• 출력 회로 유형: 차동 유형
• 인코더 유형: 광학 증분
• 인코더 해상도: 1000PPR(4000CPR)
• 출력 신호 채널: 2채널
• 공급 전압 최소: 4V
• 최대 공급 전압: 5V
• 출력 전류: 100mA
• 출력 고전압: 5V
• 출력 저전압: 4.5V
• 최대 출력 주파수: 60kHz

모터 및 인코더 연결

모터 연장 케이블 연결

엔코더 연장 케이블 연결

드라이버 사양

• 입력 전압 24-48VDC, 출력 피크 전류 0-8.0A
• 폐쇄 루프, 동기화 손실 제거
• RS232 디버깅 인터페이스 사용 가능
• 높은 토크 마진이 필요하지 않음
• 더 넓은 작동 속도 범위
• 모터 발열 감소 및 효율성 향상
• 부드러운 움직임과 초저 모터 소음
• 과전압, 과전류 및 위치 추종 오류에 대한 보호

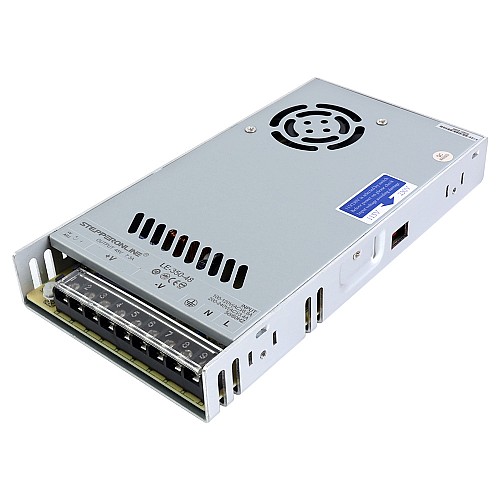

전원 공급 장치 사양

• 부품 번호: LE-350-48
• 입력 전압: 115/230VAC±20%
• 입력 주파수: 47~63Hz
• 입력 전류: 40A/230VAC
• 출력 전압: 48V
• 출력 전류: 7.3A
• 정격 출력 전력: 350W
• 누설 전류: <0.5mA/230VAC
• 크기: 215*115*30mm(L*W*H)
• 내부 EMI 필터
• 고효율 저비용
• 내장된 DC 팬에 의한 강제 공냉
• 과전류, 과전압, 단락 및 과열 보호
