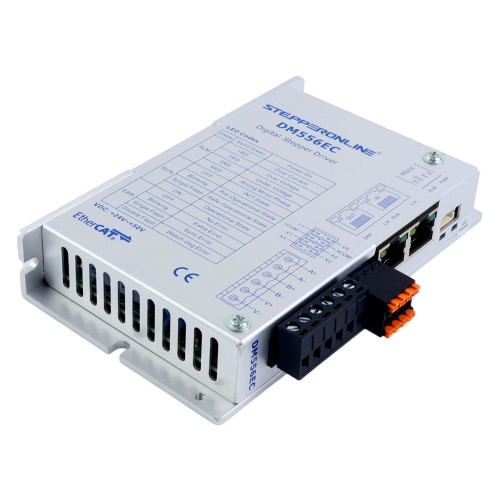

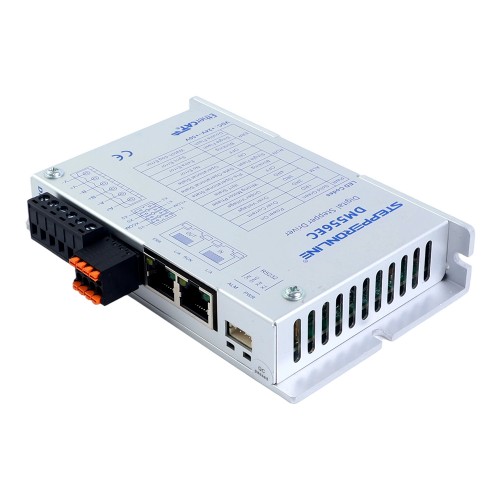

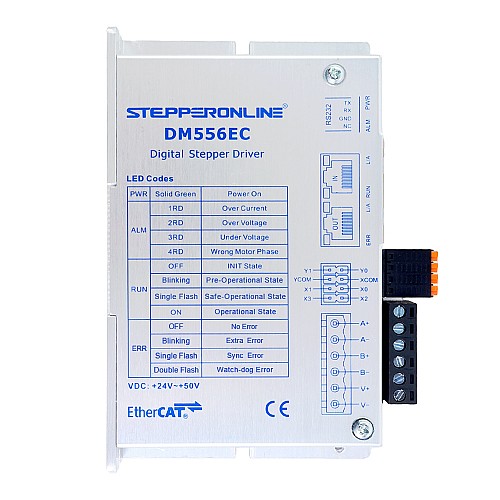

Y 시리즈 EtherCAT 디지털 스테퍼 모터 드라이버 0-5.6A 24-50VDC Nema 23, 24, 34 스테퍼 모터용

DM556EC은 32비트 DSP 기술을 탑재한 고성능 오픈 루프 드라이버로 DC 24–50V에서 작동하며 최대 4.0A 전류를 지원합니다. CoE(CiA 402) 지원 100Mbps 전이중 EtherCAT 통신을 제공합니다. 사이클릭 동기 위치, 프로파일 위치, 속도, 호밍 등 다양한 모드를 지원하며 듀얼 RJ45 포트, 광절연 I/O, 최대 51200의 유연한 마이크로스테핑을 특징으로 합니다. 부드러운 전류 제어로 저소음, 저진동, 모터 발열 최소화를 보장하며 과전압, 저전압, 과전류 보호 기능이 내장되어 있습니다.

주요 특징

• 차세대 32비트 DSP 기술, 높은 가성비, 우수한 안정성, 저소음, 저진동
• 100BASE-TX 이더넷 전송 표준 기반, 최대 100Mbps 전송 속도, 전이중 통신
• EtherCAT 기반 CANopen(CoE) 지원 및 CiA 402 표준 준수
• 사이클릭 동기 위치, 프로파일 위치, 프로파일 속도, 호밍 등 다양한 작동 모드 지원

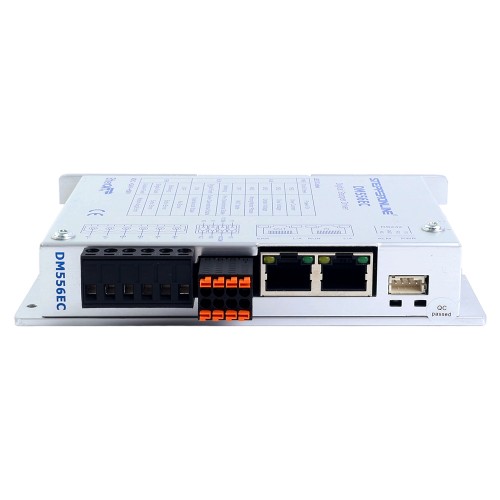

• EtherCAT 통신용 듀얼 포트 RJ45 커넥터 적용
• 광절연 입력 포트 4개 (12–24V 입력)
• 광절연 출력 포트 2개
• 분할 설정 400~51200 임의 설정, 전자 기어비 지원
• 부드럽고 정확한 전류 제어, 모터 저발열
• 과전압, 저전압, 과전류 등 보호 기능 내장

전기적 사양

• 출력 피크 전류: 0 - 5.6A(0~4.0RMS)
• 입력 전원 전압: 24–50VDC (일반 24/48V)
• 논리 입력 전류: 5–50mA (일반 10mA)
• 논리 입력 전압: 12–24V (일반 24V)
• 절연 저항: 100MΩ

작동 환경 및 기타 사양 (Tj = 25℃/77℉)

• 냉각 방식: 자연 냉각 또는 강제 냉각
• 환경: 다른 발열 장비로부터 이격, 먼지/오일 미스트/부식성 가스/강한 진동 장소 회피, 가연성 가스 및 전도성 먼지 금지
• 주변 온도: 0–50℃
• 습도: 40–90%RH
• 작동 온도: 최대 50℃
• 진동: 10–50Hz/0.15mm
• 보관 온도: -20–70℃
• 중량: 약 244g (8.61oz)

포장 내용물

• DM556EC 드라이버 1개
• CABLE-PC-2 1개 (RS232 디버깅 케이블)
