Y 시리즈 EtherCAT 디지털 스테퍼 모터 드라이버 0-8.5A 20-80VAC/30-110VDC Nema 34 스테퍼 모터용

DM860EC는 32비트 DSP 기술을 탑재한 고성능 오픈 루프 드라이버로, 20-80VAC/30-110VDC에서 작동하며 최대 8.5A 전류를 지원합니다. CoE(CiA 402) 지원과 함께 100Mbps 전이중(full-duplex) EtherCAT 통신을 특징으로 합니다. 이 드라이버는 Cyclic Sync Position(주기적 동기 위치), Profile Position(프로파일 위치), Velocity(속도), Homing(호밍) 등 여러 모드를 제공하며, 듀얼 RJ45 포트, 광절연 I/O, 최대 51200까지 유연한 마이크로 스테핑을 포함합니다. 부드러운 전류 제어는 낮은 소음, 낮은 진동 및 최소 모터 발열을 보장하며, 과전압, 저전압 및 과전류에 대한 내장 보호 기능이 있습니다.

주요 특징

• 차세대 32비트 DSP 기술, 높은 비용 대비 성능, 우수한 안정성, 낮은 소음, 낮은 진동
• 100BASE-TX 이더넷 전송 표준 기반, 최대 100Mbps 전송 속도, 전이중 통신
• CANopen over EtherCAT (CoE) 지원 및 CiA 402 표준 준수
• Cyclic Sync Position, Profile Position, Profile Velocity, Homing 및 기타 작동 모드 지원

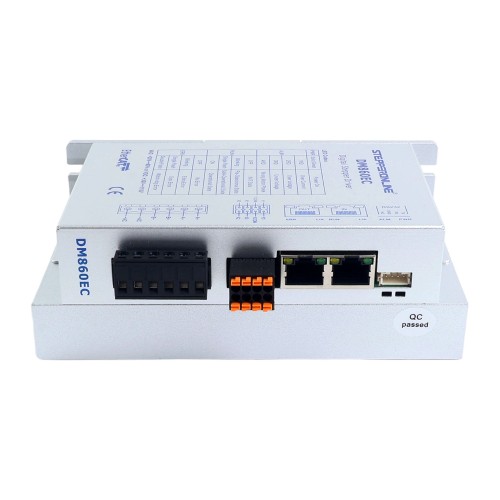

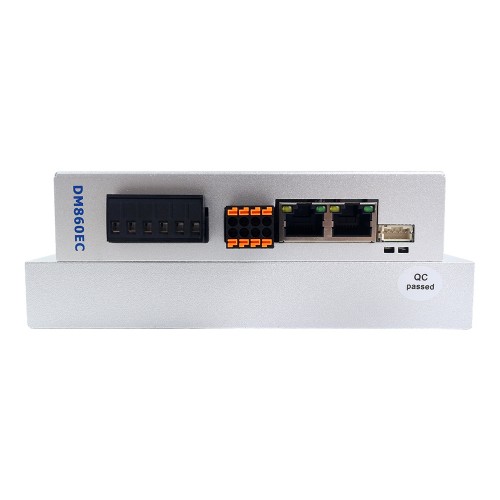

• EtherCAT 통신에 이중 포트 RJ45 커넥터 사용
• 12V~24V 입력 지원 광절연 입력 포트 4개
• 광절연 출력 포트 2개
• 분할수 400~51200 임의 설정, 전자 기어비 지원
• 부드럽고 정확한 전류 제어, 모터 발열 감소
• 과전압, 저전압, 과전류 등 보호 기능 내장

전기 사양

• 출력 피크 전류: 0 - 8.5A(0 - 6.0RMS)
• 입력 공급 전압: 20 - 80VAC/30 - 110VDC
• 논리 입력 전류: 5 - 50mA(표준 10mA)
• 논리 입력 전압: 12 - 24V(표준 24V)
• 절연 저항: 100MΩ

작동 환경 및 기타 사양 (Tj = 25℃/77℉)

• 냉각: 자연 냉각 또는 강제 냉각
• 환경: 다른 발열 장비에서 떨어진 곳, 먼지, 오일 미스트, 부식성 가스, 강한 진동 장소 피함; 가연성 가스 및 전도성 먼지 금지
• 주변 온도: 0 - 50℃
• 습도: 40% - 90%RH
• 작동 온도: 최대 50℃
• 진동: 10-50Hz/0.15mm
• 보관 온도: -20 - 70℃
• 무게: 약 522g (18.41oz)

포장 내용물

• 1 x DM860EC 드라이버
• 1 x CABLE-PC-2 (RS232 디버깅 케이블)
