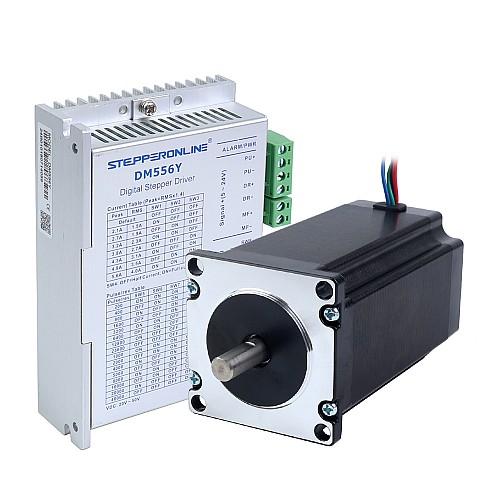

TS 시리즈 1축 3.0Nm(425oz.in) 스테퍼 CNC 키트 4.2A Nema 23 스테퍼 모터 및 드라이버 DM556T

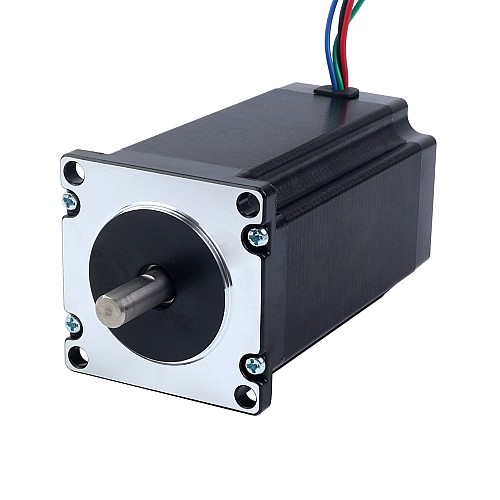

• 1 x 23HS39-5004S: Nema 23 스테퍼 모터 바이폴라 1.8도 3.00Nm(424.83oz.in) 5.0A 57x57x100mm 4선

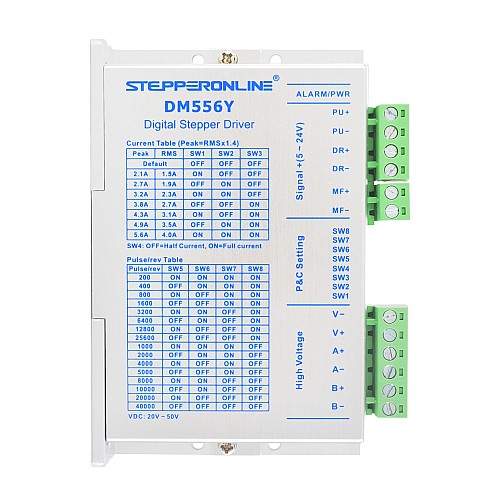

• 1 x DM556Y: Y 시리즈 디지털 스테퍼 드라이버 1.7-5.6A DC20V-50V Nema 23, 24, 34 스테퍼 모터용

모터 사양

• 제조업체 부품 번호: 23HS39-5004S
• 모터 유형: 바이폴라 스테퍼
• 스텝 각도: 1.8도
• 홀딩 토크: 3.00Nm(424.83oz.in)
• 정격 전류/위상: 5.0A
• 위상 저항: 0.6ohms±10%
• 인덕턴스: 2.8mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]
• 프레임 크기: 57 x 57mm
• 본체 길이: 100mm
• 샤프트 직경: Φ8mm
• 샤프트 길이: 21mm
• D-컷 길이: 15mm
• 케이블 수: 4
• 케이블 길이: 400mm

드라이버 사양

• 출력 피크 전류: 1.7 - 5.6A(1.2~4.0RMS)
• 입력 전압: DC20V~50V
• 논리 신호 전류: 7 - 15mA(일반적으로 10mA)
• 펄스 입력 주파수: 0 - 200kHz
• 펄스 폭: 2.5μS
• 절연 저항: 500MΩ

연결
