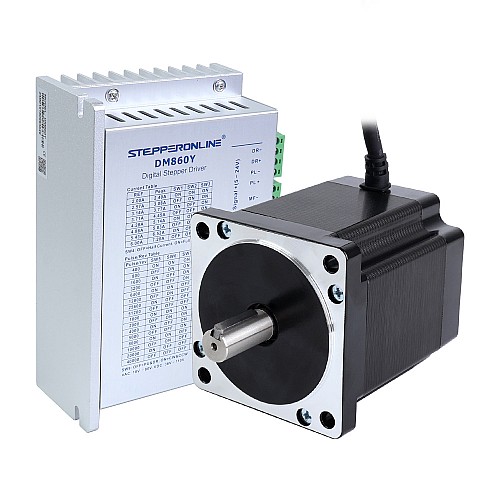

1축 스테퍼 CNC 키트 12.0Nm(1699.68oz.in) Nema 34 스테퍼 모터 및 드라이버

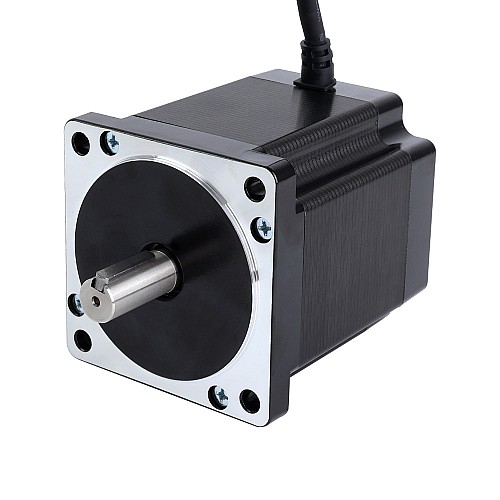

• 1 x 34HS39-6004S: S 시리즈 Nema 34 스테퍼 모터 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4와이어
• 1 x DM860Y: Y 시리즈 디지털 스테퍼 드라이버 2.4-7.2A AC18V-80V/DC 36V-110V Nema 34 모터용

모터 사양

• 제조업체 부품 번호: 34HS39-6004S
• 위상 수: 2
• 스텝 각도: 1.8도
• 홀딩 토크: 8.0Nm(1132.89oz.in)
• 정격 전류/위상: 6.0A
• 위상 저항: 0.55ohms± 10%
• 인덕턴스: 4.6mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]
• 프레임 크기: 86 x 86mm
• 본체 길이: 98mm
• 샤프트 직경: Φ14mm
• 샤프트 길이: 32mm
• 키웨이 샤프트 길이: 25mm
• 리드 수: 4
• 리드 길이: 500mm

드라이버 사양

• 출력 피크 전류: 2.4 - 7.2A(2.0~6.0RMS)
• 논리 신호 전류: 7~15mA(일반적으로 10mA)
• 펄스 입력 주파수: 0~200kHz
• 펄스 폭: 2.5μS
• 절연 저항: 500MΩ
• 입력 전압: AC18V~80V/DC 36V~110V(DC +/- 전원은 어떤 순서로든 연결 가능)

연결
