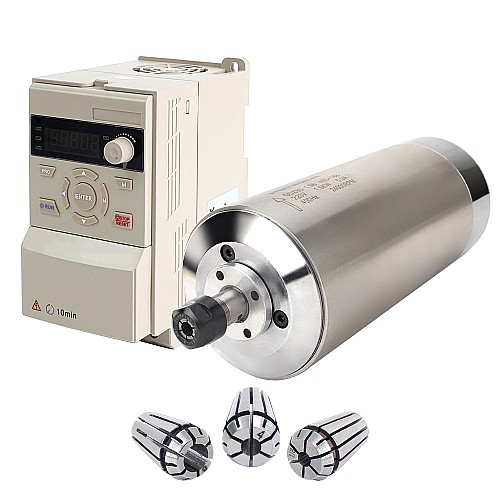

220V 1.5KW Φ80x181.5mm 수냉식 스핀들 모터 및 2HP 1.5KW 7.0A 가변 주파수 드라이브 키트

• 1 x GDZ80-1.5B CNC 스핀들 모터 수냉식 220V 1.5KW 24000RPM 400Hz ER11 콜릿
• 1 x EV51S20015BX0 EV51 시리즈 VFD 2HP 1.5KW 7.0A 단상 220V
• 1 x ER11-D3 ER11 Φ3.175mm 고정밀 콜릿
• 1 x ER11-D4 ER11 Φ4mm 고정밀 콜릿
• 1 x ER11-D6 ER11 Φ6mm 고정밀 콜릿

스핀들 모터 사양

• 제조업체 부품 번호: GDZ80-1.5B
• 자료: 스테인리스
• 크기: Ø80x181.5(중간 몸체 지름: 80mm, 길이: 181.5mm)
• 힘: 1.5KW
• 전압: 220VAC
• 현재: 5A
• 주파수: 0 ~ 400Hz
• 속도: 0 ~ 24000RPM
• 냉각: 냉각되는 물
• 베어링 윤활: 그리스
• 콜렛 크기: ER11 콜렛(6mm)
• 무게: 4.1kg

자원

• 설명서: GDZ80-1.5B.pdf

가변 주파수 구동 사양

• 제조업체 부품 번호: EV51S20015BX0
• 정격 입력 전압: 단상 220V
• 허용된 입력 전압: 180~260VAC
• 입력 주파수: 50/60Hz(+/-5%)
• 입력 전류: 8.2A
• 전력: 2HP(1.5KW)
• 출력 전류: 7.0A
• 출력 전압: 0~정격 입력 전압
• 출력 주파수: 0~1000Hz
• 출력 용량: 150% 정격 전류 60초, 180% 정격 전류 2초
