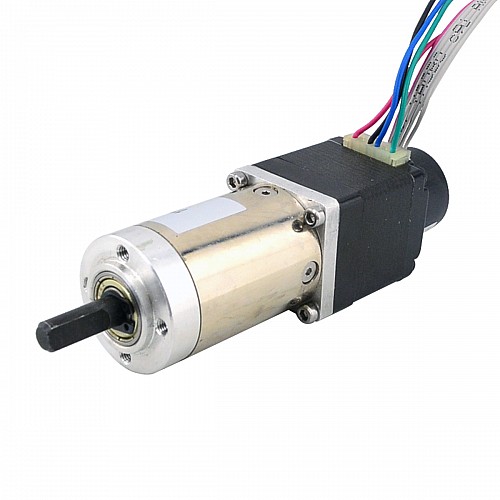

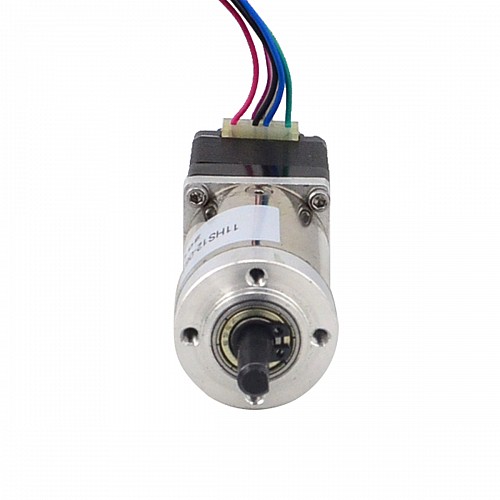

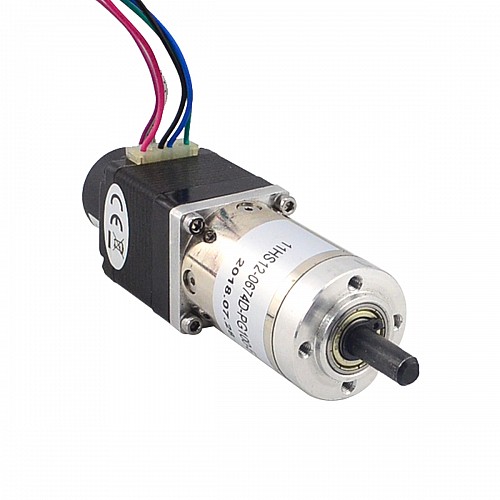

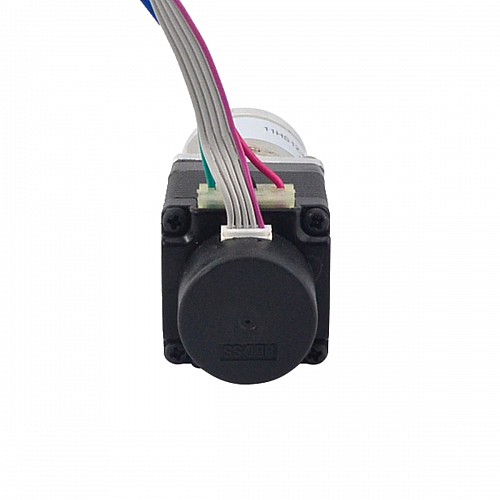

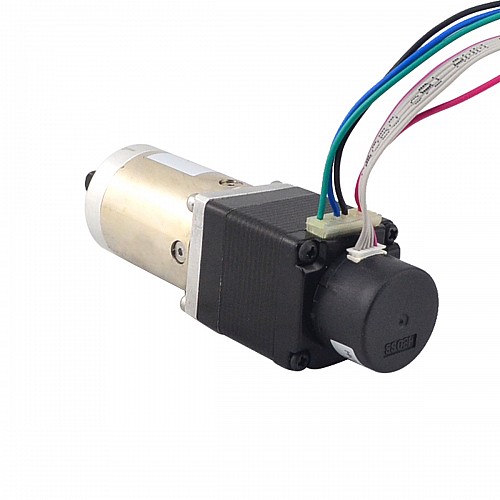

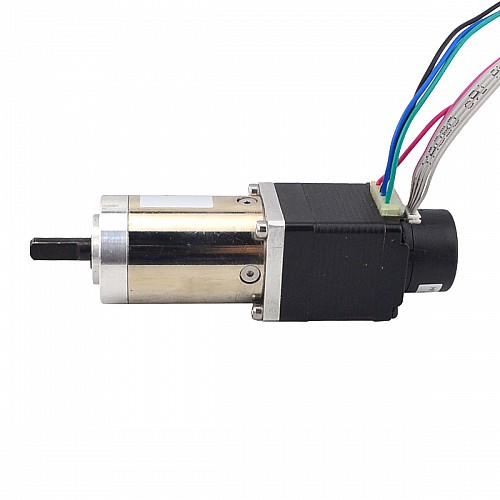

Nema 11 폐쇄 루프 기어드 스테퍼 L=31mm 기어 Raio 100:1 인코더 300CPR

모터 사양

• 제조업체 부품 번호: 11HS12-0674D-PG100-E22-300
• 모터 유형: 바이폴라 스테퍼
• 기어박스가 없는 단계 각도: 1.8도
• 기어박스가 없는 홀딩 토크: 0.06Nm(8.50oz.in)
• 정격 전류/위상: 0.67A
• 위상 저항: 5.60ohms
• 전압: 3.75V
• 인덕턴스: 4.20mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]
• 리드 수: 4
• 리드 길이: 500mm

변속기 사양

• 변속기 유형: 유성
• 변속기 길이: 42.7mm
• 기어비: 99.548:1
• 효율성: 70%
• 샤프트 직경: Φ6mm
• 샤프트 길이: 18mm
• D-컷 길이: 12mm
• 무부하 시 백래시: <=3deg
• 최대 허용 토크: 3Nm(424.83oz.in)
• 모멘트 허용 토크: 5Nm(708.06oz.in)
• 샤프트 최대 축방향 하중: 5N
• 샤프트 최대 레이디얼 하중: 25N


인코더 사양

• 인코더 유형: 광학 증분
• 공급 전압: 5VDC
• 출력 전류: ≤20mA
• 해상도: 300PPR
• 출력 신호: 2채널
• 샤프트 지름: Φ4mm
• 출력 주파수: ≤30KHz
• 출력 저전압: ≤0.3VDC
• 출력 고전압: ≥3.4VDC

연결
