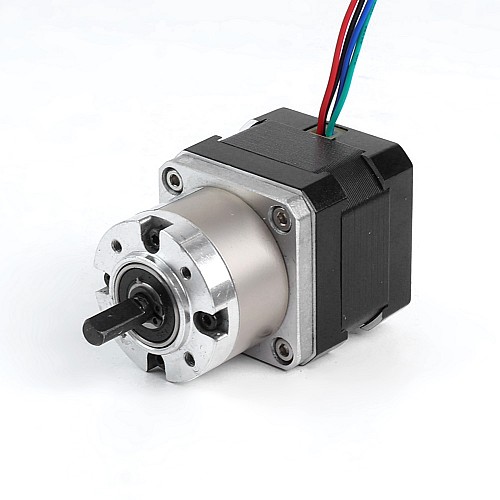

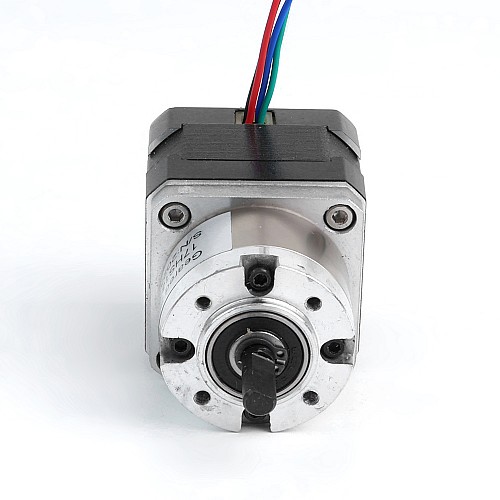

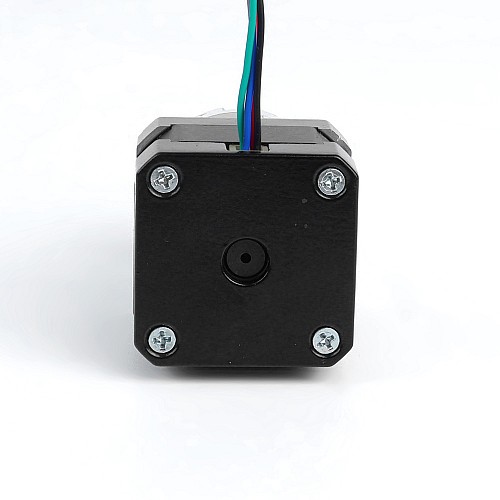

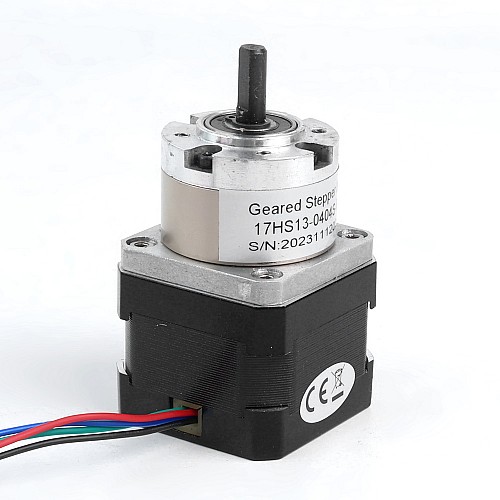

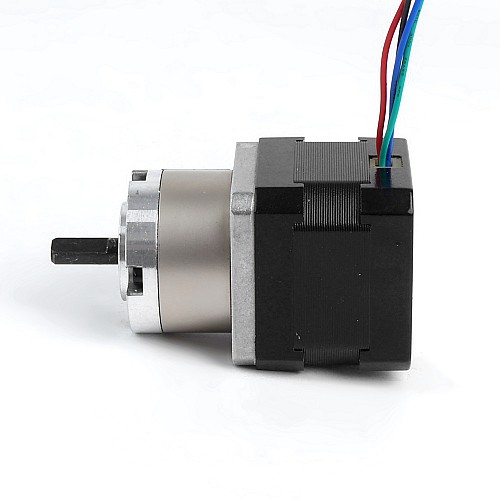

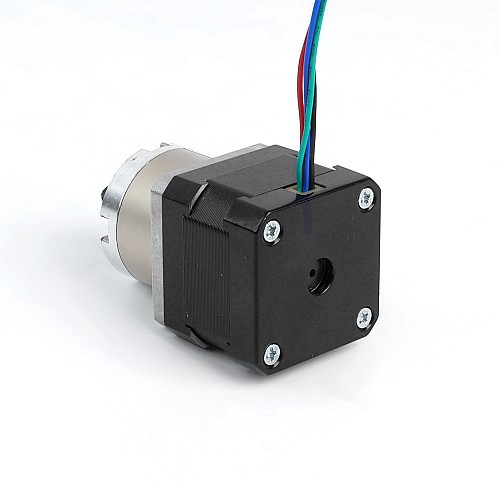

Nema 17 스테퍼 모터 바이폴라 L=33mm w/ 기어비 5:1 유성 기어박스

34mm 본체와 0.4A 정격 전류의 Nema 17 스테퍼 모터는 5.18:1 기어비의 유성 기어박스를 통합했습니다. 공간이 제한적이지만 저속 및/또는 높은 토크가 필요한 응용 분야에 적합한 솔루션입니다.

전기 사양

• 제조업체 부품 번호: 17HS13-0404S-PG5
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 0.35도
• 기어박스가 없는 홀딩 토크: 25Ncm(31.2oz.in)
• 정격 전류/위상: 0.4A
• 위상 저항: 27ohms
• 인덕턴스: 28.5mH ± 20%(1KHz)
• 절연 등급: B 130°C[266°F]

변속기 사양

• 변속기 유형: 유성
• 기어비: 5.18:1
• 효율: 90%
• 무부하 시 백래시: <=3deg
• 최대 허용 토크: 3Nm(424.83oz.in)
• 모멘트 허용 토크: 5Nm(708.06oz.in)
• 샤프트 최대 축방향 하중: 50N
• 샤프트 최대 레이디얼 하중: 100N

물리적 사양

• 프레임 크기: 42 x 42mm
• 모터 길이: 34mm
• 변속기 길이: 27.3mm

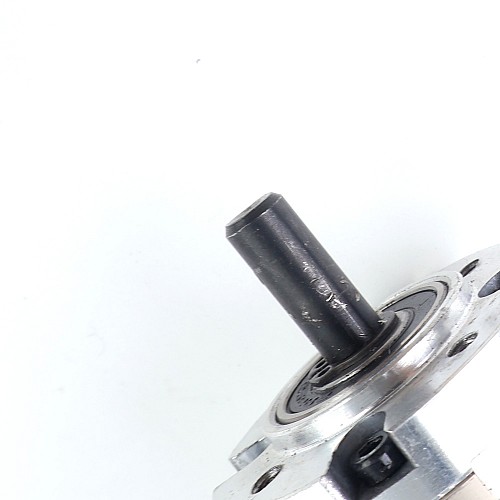

• 샤프트 직경: Φ6mm
• 샤프트 길이: 18mm

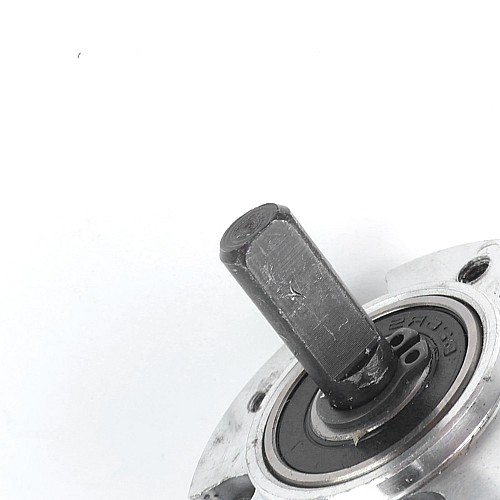

• D컷 길이: 12mm
• 리드 수: 4
• 리드 길이: 500mm
• 무게: 380g

연결
