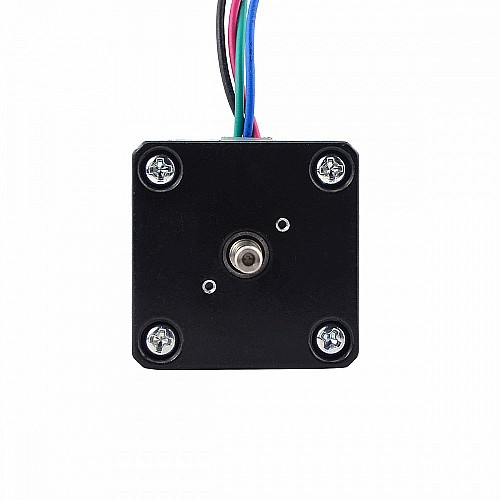

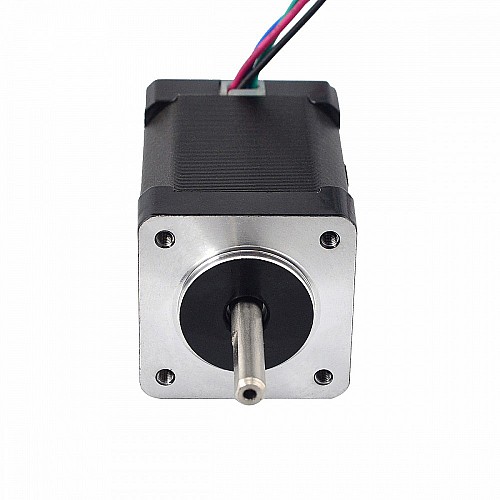

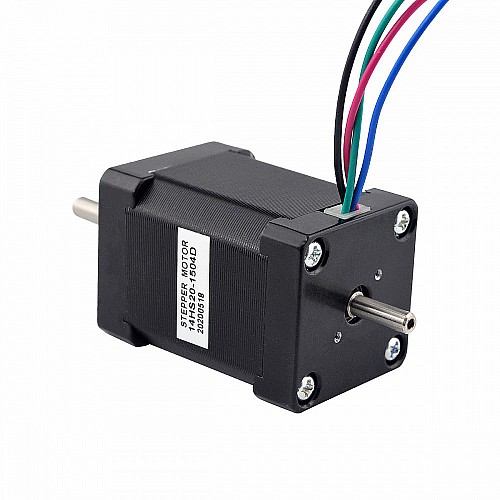

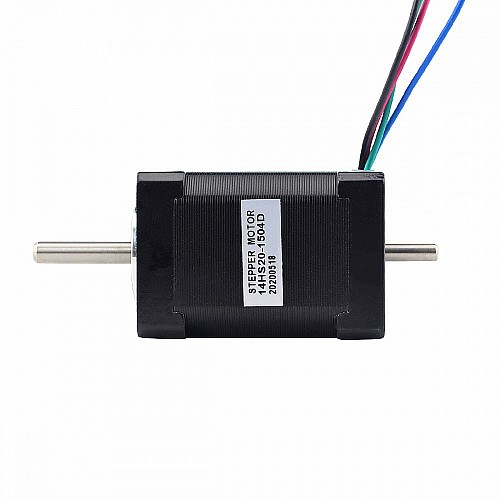

이중 샤프트 Nema 14 바이폴라 1.8deg 40Ncm(56.8oz.in) 1.5A 4.2V 35.2x35.2x52mm 4 와이어

이 모델은 듀얼 샤프트 Nema 14 바이폴라 스테퍼 모터로 스텝 각도가 1.8deg이고 크기가 35.2x35.2x52mm입니다. 4개의 와이어가 있으며 각 위상은 4.2V에서 1.5A를 소비하고 토크는 40Ncm(56.64oz.in)를 유지합니다.

전기 사양

• 제조업체 부품 번호: 14HS20-1504D
• 모터 유형: 바이폴라 스테퍼
• 단계 각도: 1.8도
• 유지 토크: 40Ncm(56.64oz.in)
• 정격 전류/위상: 1.5A
• 위상 저항: 2.80ohms
• 인덕턴스: 3.80mH±20%(1KHz)
• 절연 등급: B 130°C[266°F]

물리적 사양

• 프레임 크기: 35.2 x 35.2mm
• 본체 길이: 52mm
• 샤프트 직경: Φ5mm
• 전면 샤프트 길이: 24mm
• 리어 샤프트 길이: 12mm
• D컷 길이: 15mm
• 리드 수: 4
• 케이블 길이: 500mm
• 무게: 350g

연결
